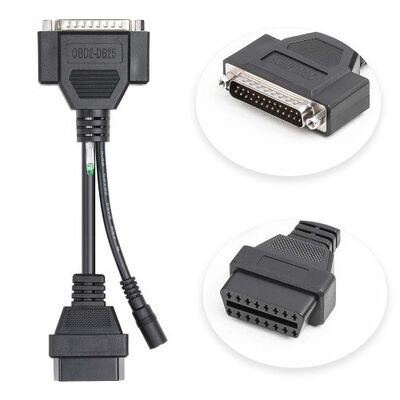

এমপিপিএস/কেস ভি২/ভিডেন্ট/এফজিটেক/বাইশুট ডিসপ্রোগ বেঞ্চ কাজের জন্য সর্বশেষ ব্রেকআউট ট্রিকোর ক্যাবল গডিয়াগ ফুল প্রোটোকল ওবিডি২ জাম্পার ক্যাবল

পণ্যের বর্ণনা

GODIAG ফুল প্রোটোকল OBD2 জাম্পার এমপিপিএস, এফজিটিইচ, কেএসএসভি 2, বিএসএইচইউটি, ডিএসপিআরজি এর মাধ্যমে ইসিইউর জন্য ইসিইউ প্রোগ্রামিং সংযোগ করতে ব্যবহৃত হয়

GODIAG পূর্ণ প্রোটোকল OBD2 জাম্পার ফাংশনঃ

1. ডিসি পাওয়ার সাপ্লাই সমর্থন করে
2. সুরক্ষা সুরক্ষা ব্যানান হেড সুপার প্রোগ্রামিং ডেডিকেটেড সংযোগ পোর্ট পাওয়ার সাপ্লাই সমর্থন.
3স্বাধীন জিএনডি৪, জিএনডি৫ [বিশেষ ইসিইউ প্রোগ্রামিংয়ের চাহিদা মেটাতে]
4. বুট GND4 ক্লিপ সঙ্গে, যেমন MPPS, FGTECH, KESSV2 প্রোগ্রামিং সরঞ্জাম সঙ্গে সামঞ্জস্যপূর্ণ।
5. GND4 GND5 শর্ট সার্কিট সুইচ [কয়েকটি ECU প্রোগ্রামিংয়ের সময় শর্ট সার্কিট মোডে স্যুইচ করা প্রয়োজন]

দ্রষ্টব্যঃ GND4-5 এর সুইচটি সাধারণত হালকা করার জন্য চাপ দেওয়া হয়। যখন কিছু ECU কে স্বাধীনভাবে GND4 এবং GND5 এর সাথে সংযুক্ত করা প্রয়োজন, তখন সুইচটি ছেড়ে দিন।

6. ইগনিশন অ্যানালগ সুইচ দিয়ে [১টি বড় এবং ২টি ছোট ইগনিশন ক্যাবল দিয়ে সজ্জিত]
7. স্ট্যান্ডার্ড ওবিডি 2 পূর্ণ প্রোটোকল সংযোগ সমর্থন করুন [ডাবল কে লাইন, ডাবল সিএএন লাইন], 3 বড় এবং 2 ছোট পাওয়ার প্লাগ, 4 বড় জিএনডি, 4 ছোট জিএনডি।
8. ক্যান প্রোটোকল যোগাযোগ প্রতিরোধক দিয়ে সজ্জিত.

ডেডিকেটেড প্রোগ্রামিং পাওয়ার কানেক্টরের সংযোগ ডায়াগ্রাম

FGTECH প্রোগ্রামিং সংযোগ চিত্র

এমপিপিএস ইসিইউ সংযোগ চিত্র

KESS V2 ECU সংযোগ ডায়াগ্রাম

অ্যানালগ ইগনিশন সুইচ কি?

ING ইগনিশন সুইচ টিপে ফেলার পর, ING12V দিয়ে চিহ্নিত লাইনে 12v থাকবে, যা অ্যানালগ ইগনিশন সুইচ। কারণ যখন কিছু ডিভাইস কিছু ECU পড়বে,ডিভাইসটি ইগনিশন সুইচ চালু বা বন্ধ করার জন্য অনুরোধ করবে.

ক্যাবল সেটের বিষয়বস্তুঃ

7 পিন Knorr, Wabco ট্রেলার অ্যাডাপ্টার ক্যাবল X 1
12 পিন MAN অ্যাডাপ্টার ক্যাবল X 1
37 পিন MAN অ্যাডাপ্টার ক্যাবল X 1
IVECO-30P অ্যাডাপ্টার ক্যাবল X 1
SCANIA -16P অ্যাডাপ্টার ক্যাবল X 1
BENZ-14P অ্যাডাপ্টার ক্যাবল X 1
রেনো-১২পি অ্যাডাপ্টার ক্যাবল এক্স ১
VO-LVO-8P অ্যাডাপ্টার ক্যাবল X 1

প্যাকেজ অন্তর্ভুক্তঃ

1 সেট x GODIAG পূর্ণ প্রোটোকল OBD2 জাম্পার
