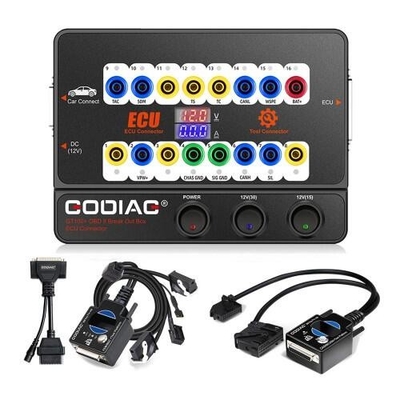

বিএমডব্লিউ সিএএস৪ সিএএস৪+ এবং এফইএম/বিডিসি টেস্ট প্ল্যাটফর্ম সহ গডিয়াগ জিটি১০০ ব্রেকআউট বক্স

পণ্যের বর্ণনা

​

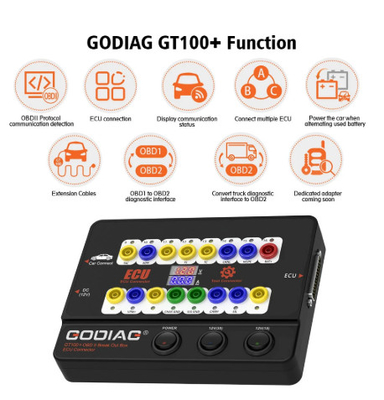

GODIAG GT100 ফাংশন এবং অপারেশন গাইড
- OBDII এর মাধ্যমে যানবাহন এবং ডায়াগনস্টিক সরঞ্জাম সংযুক্ত করে, Godiag GT100 এর LED ইঙ্গিত করবে যে OBDII ডায়াগনস্টিক ইন্টারফেসের সাথে গাড়ির ভাল যোগাযোগ আছে কিনা।


- গাড়ির OBDII ইন্টারফেসের ভোল্টেজ পর্যবেক্ষণ করুন এবং এটি রিয়েল টাইমে প্রদর্শন করুন।অনুগ্রহ করে ডিগনোসিস এবং প্রোগ্রামিং বন্ধ করুন যাতে যানবাহন চালু করতে না পারে/ডেটা হারায়/মডিউল লক হয়.


1. ওবিডিআইআই প্রোটোকল ডিটেক্টর এবং যোগাযোগ সনাক্তকরণ



1) GODIAG GT100 কে গাড়ির OBDII ডায়াগনস্টিক পোর্টে সংযুক্ত করুন।
2) যখন ডিভাইস ভোল্টেজ প্রদর্শন করে, GODIAG GT100 এর পাওয়ার সুইচ চালু করুন।
3) তারপর ডায়াগনস্টিক টুল সংযোগ, যখন টুল গাড়ির সাথে যোগাযোগ করা হয়, সংশ্লিষ্ট প্রোটোকলের LED সূচক আলোকিত বা ফ্ল্যাশ হবে (যদি CAN প্রোটোকল সনাক্ত করা হয়,এটি সর্বোচ্চ উজ্জ্বলতা থাকবে. যখন যোগাযোগ সফল হয়, সংশ্লিষ্ট CAN-H এবং CAN-L ম্লান বা দুর্বলভাবে ঝলকানি হবে)

2. ইসিইউ সংযোগঃ একক মডিউল সংযোগ

GODIAG GT100, একটি একক ECU মডিউল সংযুক্ত, একটি একক মডিউল নির্ণয় এবং প্রোগ্রামিং করার জন্য একটি ব্যবহারকারীর জন্য সুবিধাজনক।


১) ইসিইউকে রঙিন জাম্পারগুলির সাথে সংযুক্ত করুন। (যদি ইসিইউ ক্যান প্রোটোকল হয় তবে দয়া করে পরীক্ষা করুন যে আপনার 120 ওহমের প্রতিরোধক সংযুক্ত করা দরকার কিনা) ।
২. গডিয়াগ জিটি১০০ গাড়িটির ওবিডিআইআই ডায়াগনস্টিক ইন্টারফেসের সাথে সংযোগ স্থাপন করে বা এসি পাওয়ার অ্যাডাপ্টারের মাধ্যমে চালিত হতে পারে।
৩) ডায়াগনস্টিক টুল বা ইসিইউ প্রোগ্রামারকে সংযুক্ত করে একটি একক ইসিইউর জন্য ডায়াগনস্টিক এবং প্রোগ্রামিং।


3. বেনারা প্লাগ এক্সটেনশন সংযোগঃ

গাড়ির ওবিডিআইআই 16 পিন ইন্টারফেসটি প্রসারিত করুন যাতে আপনাকে বলা হয় যে ওবিডিআইআই ইন্টারফেস সংযোগটি ভাল কিনা, যা ওবিডিআইআই ইন্টারফেস ভোল্টেজ তরঙ্গের পরীক্ষার জন্য সুবিধাজনক।



4. OBD1 ডায়াগনস্টিক ইন্টারফেসকে স্ট্যান্ডার্ড OBD2 তে রূপান্তর করুন

ডায়াগনস্টিক ইন্টারফেস যোগাযোগ প্রোটোকলের মতে OBD1 ইন্টারফেসকে OBD2 ইন্টারফেসতে রূপান্তর করতে সংযোগকারী ব্যবহার করুন।



5. একই সময়ে একাধিক ECU নিয়ন্ত্রণ মডিউল সংযুক্ত করুন, যা পেশাদার প্রকৌশলীদের সনাক্ত এবং বজায় রাখার জন্য সুবিধাজনক।


6প্রসারিত ক্যাবল কখন ব্যবহার করবেন:ডায়াগনস্টিক ইন্টারফেস অবস্থানের স্থানটি ডায়াগনস্টিক টুলের সাথে সংযুক্ত করার জন্য খুব সংকীর্ণ, অথবা ব্যবহারকারী রক্ষণাবেক্ষণের সময় ডায়াগনস্টিক তারের যথেষ্ট দীর্ঘ নয়।এটি ১ বছরের জন্য বাড়ানো যেতে পারে.২ মিটার।



7. ব্যবহৃত ব্যাটারি প্রতিস্থাপন করার সময় গাড়ি চালাতে সক্ষম।




১) গডিয়াগ জিটি১০০ এর ১৬/৪/৫ নম্বর গর্ত এবং গাড়ির ওবিডি২ ডায়াগনস্টিক ইন্টারফেসের সাথে সংযোগ স্থাপন করে পাওয়ার সাপ্লাই করার জন্য ব্যাটারি এ প্রস্তুত করুন।
[বিজ্ঞপ্তি 1. Godiag GT100 এর পাওয়ার সুইচ চালু করুন। 2. ইগনিশন সুইচ চালু করবেন না, গাড়ী শুরু করবেন না]

2) তারপর গাড়ির মধ্যে ব্যবহৃত ব্যাটারি সঙ্গে ব্র্যান্ড নতুন ব্যাটারি বি প্রতিস্থাপন,যা নিশ্চিত করবে যে গাড়ির সম্পূর্ণ শক্তি আছে তথ্য ক্ষতি এবং অডিও লক-আপ বা ইসিইউ নিয়ন্ত্রণ মডিউল শক্তি অভাব কারণে ত্রুটি প্রতিরোধ করতে.


8. ডেডিকেটেড অ্যাডাপ্টার মুক্ত করা হবে (সহায়তা GT100 বিশেষ ECU মডিউল সংযোগ)


হার্ডওয়্যার সংযোগ ডায়াগ্রামঃ



GODIAG BMW CAS4 / CAS4+ প্রোগ্রামিং টেস্ট প্ল্যাটফর্ম

Godiag CAS4 / CAS4+ প্রোগ্রামিং টেস্ট প্ল্যাটফর্ম হল বিএমডাব্লু লকস্মিথ, রক্ষণাবেক্ষণ প্রকৌশলী এবং CAS4 / CAS4+ প্রোগ্রামিং ইঞ্জিনিয়ারদের জন্য তৈরি একটি ডেডিকেটেড ডিভাইস।


1. Godiag GT100 & xhorse vvdi 2 / bmw vvdi bim টুল / Autel im608 ইত্যাদির সাথে একসাথে কাজ করে, Godiag CAS4 / CAS4 + পরীক্ষার প্ল্যাটফর্মটি সমস্ত কী হারিয়ে গেলে নতুন কী প্রোগ্রাম করতে পারে,
নতুন কী যোগ করতে পারেন এবং CAS4 / CAS4 + ECU মডিউল প্রতিস্থাপন করতে পারেন।

2. গাড়িতে CAS4 / CAS4 + মডিউল পুনরায় ইনস্টল করার আগে, এটি যোগাযোগ করতে পারে কিনা তা পরীক্ষা করার জন্য আপনাকে এই পরীক্ষার প্ল্যাটফর্মটি CAS মডিউলে সংযুক্ত করার অনুমতি দেওয়া হয়েছে
অথবা কোনো ত্রুটি আছে।

3. প্রিপ্রসেসিংয়ের পরে ডেটা পড়া এবং ব্যাকআপ করতে ব্যবহৃত হয়, CAS4 / CAS4 + immobilizer মডিউল প্রতিস্থাপনের জন্য ব্যবহৃত হয় (উদাহরণস্বরূপঃ 2-পোর্ট CAS4 প্রতিস্থাপন করুন 3-পোর্ট অ্যাক্সেস সহ immobilize সিস্টেমের সাথে) ।

4. গাড়িতে ফিরে CAS4 / CAS4 + মডিউল ইনস্টল করার আগে, এটি প্রোগ্রাম করা কীটি CAS4 + এর সাথে সিঙ্ক্রোনাইজ হয় কিনা তা পরীক্ষা করতে ব্যবহার করা যেতে পারে।

5গডিয়াগ সিএএস৪/সিএএস৪+ টেস্ট প্ল্যাটফর্মটি সিএএস৪/সিএএস৪+ কী প্রোগ্রাম করতে দক্ষ ইঞ্জিনিয়ারদের জন্য ব্যবসা সম্প্রসারণে সহায়তা করতে পারে।
যখন গাড়ির মালিক চাবি হারিয়ে ফেলে, তখন সে CAS4 মডিউল এবং সংশ্লিষ্ট ECU সরিয়ে নিতে পারে, তারপর নতুন চাবি প্রোগ্রাম করার জন্য লকস্মিথকে পাঠাতে পারে,এছাড়াও প্রোগ্রাম কী এবং CAS4 / CAS4 + উপর একটি সিঙ্ক্রোনাইজেশন পরীক্ষা সঞ্চালন.

6. ত্রুটি সমাধান - যখন চাবি গাড়ী শুরু করতে পারে না, এই পরীক্ষার প্ল্যাটফর্মটি নির্দিষ্টভাবে নির্ধারণ করতে ব্যবহার করা যেতে পারে এটি CAS4 CAS4 + এবং চাবি মধ্যে অসম্পূর্ণতা দ্বারা সৃষ্ট হয় কিনা।

7. এই পরীক্ষার প্ল্যাটফর্মটি উত্সর্গীকৃত OEM cas4 cas4 + দ্রুত সংযোগকারী গ্রহণ করে, যা সংযোগকে সহজ, আরও সুবিধাজনক এবং নির্ভরযোগ্য করে তোলে। এটি CAS4 CAS4 + মডিউলের যোগাযোগ পিনটি বাঁকবে না।


8. বিএমডব্লিউ সিএএস৪/সিএএস৪+ প্রোগ্রামিং টেস্ট প্ল্যাটফর্মের জন্য গডিয়াগ

1 DB25 মহিলা সংযোগকারী ((GODIAG GT100 / GODIAG OBD2 এর পুরুষ পোর্ট সংযোগ করার জন্য ব্যবহৃত) ।
2ইনগ্রিশন সিমুলেটেড স্টার্ট সুইচ।
3ইমোবিলিজার ড্যাশবোর্ড সিমুলেটেড ইনডিকেটর।
৪. কী সেন্সিং এলাকা।
৫ স্ক্রু বোল্ট।
6Godiag OEM ডেডিকেটেড CAS4 CAS4+ পাওয়ার অ্যাডাপ্টার বা CAN যোগাযোগ অ্যাডাপ্টার।
7 Godiag OEM CAS4 CAS4+ স্টার্ট কন্ট্রোল অ্যাডাপ্টার।

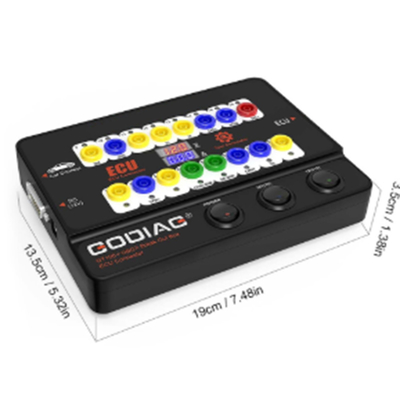

9. মাত্রা


বিএমডব্লিউ এফইএম/বিডিসি প্রোগ্রামিংয়ের জন্য গডিয়াগ টেস্ট প্ল্যাটফর্ম

Godiag FEM / BDC প্রোগ্রামিং টেস্ট প্ল্যাটফর্ম হল বিএমডব্লিউ লকস্মিথ, রক্ষণাবেক্ষণ প্রকৌশলী এবং FEM / BDC প্রোগ্রামিং প্রকৌশলীদের জন্য একটি ডেডিকেটেড ডিভাইস।



Godiag FEM / BDC প্রোগ্রামিং টেস্ট প্ল্যাটফর্ম 5 প্রধান বৈশিষ্ট্যঃ

1. FEM / BDC immobilizer সিস্টেমের জন্য সহজ এবং সুবিধাজনক সংযোগের সাথে লকস্মিথ সরবরাহ করুন।
2. প্রোগ্রাম করা FEM / BDC এবং কী জন্য সিঙ্ক্রোনাইজেশন পরীক্ষা সম্পাদন করুন
3. পেশাদারভাবে FEM/BDC পুনর্ব্যবহারকারী ইঞ্জিনিয়ারদের জন্য একটি পরীক্ষার পরিবেশ প্রদান করা।
4. অটোমোবাইল রক্ষণাবেক্ষণ ইঞ্জিনিয়ারদের সাহায্য করুন FEM / BDC এবং কী সঠিকভাবে সিঙ্ক্রোনাইজ করা হয় কিনা তা পরীক্ষা করুন।
5. পেশাদার ইঞ্জিনিয়ারদের FEM BDC মডিউল এবং যন্ত্র সংযোগের সাথে সরবরাহ করুন।



1. Godiag GT100 এবং xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 ইত্যাদির সাথে একসাথে কাজ করে, Godiag FEM / BDC টেস্ট প্ল্যাটফর্ম নতুন কী প্রোগ্রাম করতে পারে, নতুন কী যুক্ত করতে পারে এবং FEM / BDC ECU মডিউল প্রতিস্থাপন করতে পারে।



2. এই পরীক্ষার প্ল্যাটফর্মটি FEM / BDC মডিউলের সাথে সংযুক্ত করার অনুমতি দেওয়া হয়েছে যাতে এটি যোগাযোগ করতে পারে কিনা বা কোনও ত্রুটি রয়েছে কিনা তা পরীক্ষা করতে পারে।



3. প্রাক প্রক্রিয়াকরণের পরে ডেটা পড়া এবং ব্যাকআপ করতে ব্যবহৃত হয়, FEM / BDC immobilizer মডিউল প্রতিস্থাপন করতে ব্যবহৃত হয়

4. FEM / BDC মডিউলটি গাড়িতে ফিরে ইনস্টল করার আগে, এটি প্রোগ্রাম করা কীটি FEM / BDC এর সাথে সিঙ্ক্রোনাইজ হয় কিনা তা পরীক্ষা করতে ব্যবহার করা যেতে পারে।

5Godiag FEM/BDC টেস্টিং প্ল্যাটফর্ম FEM/BDC কী প্রোগ্রাম করতে দক্ষ ইঞ্জিনিয়ারদের জন্য ব্যবসা সম্প্রসারণে সহায়তা করতে পারে।
যখন গাড়ির মালিক চাবি হারিয়ে ফেলে, তখন সে FEM/BDC মডিউল এবং সংশ্লিষ্ট ECU সরিয়ে নিতে পারে, তারপর নতুন চাবি প্রোগ্রাম করার জন্য লকস্মিথকে পাঠাতে পারে।এছাড়াও প্রোগ্রাম কী এবং FEM / BDC উপর একটি সিঙ্ক্রোনাইজেশন পরীক্ষা সঞ্চালন.

6. ত্রুটি সমাধান - যখন কীটি গাড়িটি শুরু করতে পারে না, এই পরীক্ষার প্ল্যাটফর্মটি সঠিকভাবে সনাক্ত করতে ব্যবহার করা যেতে পারে যে এটি FEM / BDC এবং কীটির মধ্যে অসম্পূর্ণতার কারণে ঘটেছে কিনা।

7এই পরীক্ষার প্ল্যাটফর্মটি উত্সর্গীকৃত OEM FEM / BDC দ্রুত সংযোগকারী গ্রহণ করে, যা সংযোগকে সহজ, আরও সুবিধাজনক এবং নির্ভরযোগ্য করে তোলে। এটি FEM / BDC মডিউলের যোগাযোগ পিনটি বাঁকবে না।

8. বিএমডব্লিউ এফইএম / বিডিসি প্রোগ্রামিং টেস্ট প্ল্যাটফর্মের জন্য গডিয়াগ কাঠামো বর্ণনা
1) DB25 মহিলা সংযোগকারী। (GODIAG GT100 এর DB25 পুরুষ পোর্ট সংযোগ করতে ব্যবহৃত)
2) ইগনিশন সিমুলেটেড স্টার্ট সুইচ।

9. মাত্রা
