সম্পূর্ণ প্রোটোকল OBD2 ব্রেকআউট বক্স GODIAG GT105 প্লাস ইউনিভার্সাল চিপ টিউনিং জাম্পার

পণ্যের বর্ণনা

GODIAG GT105 বহিরঙ্গন কাজের জন্য উপযুক্ত, গাড়ির ব্যাটারি থেকে শক্তি গ্রহণ এবং এটি একটি DC12V পাওয়ার সাপ্লাই রূপান্তরিত 12V চার্জিং, প্রোগ্রামিং ক্ষমতা,অথবা ডায়াগনস্টিক সরঞ্জামের জন্য স্বাধীন পাওয়ার সাপ্লাই.

সম্পূর্ণ প্রোটোকল OBD2 ইউনিভার্সাল জাম্পারটি এমএমপিএস, এফজিটিইচ, কেএসএসভি 2, বিএসএইচইউটি, ডিএসপিআরওজি ইত্যাদির মাধ্যমে ইসিইউ প্রোগ্রামিংয়ের জন্য ইসিইউ সংযোগ করতে ব্যবহৃত হয়।

GODIAG GT105 OBD II ব্রেক আউট বক্স OBD অ্যাসিস্ট্যান্ট প্লাস ফুল প্রোটোকল OBD2 ইউনিভার্সাল জাম্পার

প্রধান বিষয়:

1. আইএমএমওর জন্য নিরাপদ এবং ব্যবহার করা সহজঃ ফোর্ড, মিটসুবিশি, ভক্সওয়াগেনের সিইউকে শর্ট সার্কিটের জন্য বিচ্ছিন্ন করা এড়াতে।

2. যোগাযোগ সনাক্তকরণে সহায়তা করুনঃ আপনি যখন গাড়িতে পরীক্ষা করার জন্য একটি ডিভাইস ব্যবহার করেন এবং এটি নির্দেশ করে যে কোনও যোগাযোগ নেই, তখন আপনি গাড়িতে প্লাগ করতে GT105 OBD সহকারী ব্যবহার করতে পারেন,গাড়ি এবং GT105 OBD সহকারী মধ্যে যোগাযোগ আছে কিনা তা সনাক্ত করুন. যদি গাড়ির এবং GT105 এর মধ্যে যোগাযোগের কোন সমস্যা না থাকে, তাহলে আপনার ডিভাইসটি ত্রুটিপূর্ণ বা সমর্থিত নয়।

3সম্পূর্ণ প্রোটোকল OBD2 ইউনিভার্সাল জাম্পারটি এমএমপিএস, এফজিটিইচ, কেএসএসভি 2, বিএসএইচইউটি, ডিএসপিআরওজি ইত্যাদির মাধ্যমে ইসিইউ প্রোগ্রামিংয়ের জন্য ইসিইউ সংযোগ করতে ব্যবহৃত হয়।

4. পুরোপুরি প্রতিস্থাপন XHORSE সব কী হারিয়ে তারের ফোর্ড 2016- স্মার্ট কী AKL সঙ্গে সক্রিয় বিপদাশঙ্কা

বর্ণনাঃ

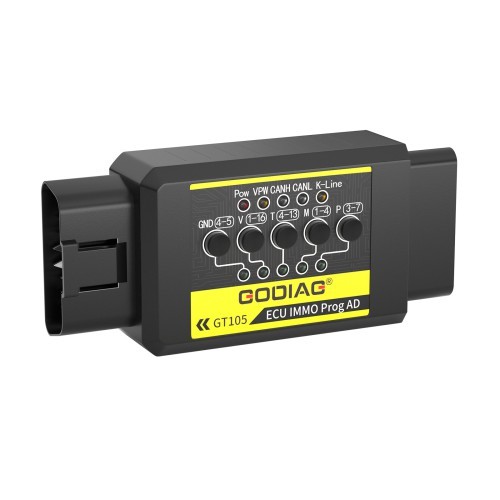

GODIAG ECU IMMO Prog AD GT105 একটি বিশেষ সংযোগ অ্যাডাপ্টার যা অটোমোবাইল রক্ষণাবেক্ষণ প্রযুক্তিবিদ, IMMO মিলে যাওয়া প্রযুক্তিবিদ, ECU প্রোগ্রামিং ইঞ্জিনিয়ার ইত্যাদির জন্য তৈরি করা হয়েছে।এটি IMMO অ্যাক্টিভেশন মেলে জন্য গাড়ির মধ্যে OBD2 শর্ট সার্কিট জন্য ব্যবহৃত হয়, ইসিইউ ডায়াগনস্টিক এবং প্রোগ্রামিং সংযোগ, এবং বাইরের সাইটে গাড়ির রক্ষণাবেক্ষণের জন্য গাড়ির ব্যাটারি থেকে শক্তি আঁকুন। GT105 PWM+(PIN2), CANH(PIN6), CANL(PIN14,K-line ((PIN7) সিগন্যাল যোগাযোগের সূচকযখন ডেটা যোগাযোগ হবে, তখন প্রোটোকল সূচক ফ্ল্যাশ করবে।অতএব যোগাযোগের অবস্থা বিচার করা যেতে পারে এবং আপনি নির্ধারণ করতে পারেন কিনা ডায়াগনস্টিক প্রোগ্রামিং ডিভাইস যোগাযোগ করতে সক্ষম. GT105 বহিরঙ্গন কাজের জন্য উপযুক্ত, গাড়ির ব্যাটারি থেকে শক্তি গ্রহণ এবং এটি একটি DC12V শক্তি সরবরাহ 12V চার্জিং, প্রোগ্রামিং ক্ষমতা,অথবা ডায়াগনস্টিক সরঞ্জামের জন্য স্বাধীন পাওয়ার সাপ্লাই.

বৈশিষ্ট্যঃ

-ইসিইউ প্রোগ্রামিং পাওয়ার সমন্বয় জন্য একটি পূর্ণ প্রোটোকল ECU সংযোগ লাইন

-OBD2 স্বাধীন পিন 4 শরীর GND, PIN5 সংকেত GND কিছু মডিউল বিশেষ প্রোগ্রামিং জন্য।

-PIN4 এবং PIN5 সংক্ষিপ্ত-সার্কিট এবং অ-সংক্ষিপ্ত-সার্কিট মধ্যে স্যুইচ করা যেতে পারে।

- স্ট্যান্ডার্ড OBD2 স্বাধীন PIN4, PIN5.

- খাঁটি তামার মহিলা আসনটি পুনরাবৃত্তি সন্নিবেশ এবং অপসারণ সমর্থন করে, এবং দীর্ঘ সেবা জীবন আছে।

- ব্যাটারি ক্লিপটি পরিবেশ বান্ধব লবণ স্প্রে দিয়ে চিকিত্সা করা হয়েছে, যার বেধ ০.৫ মিমি।

-সিসি গাড়ির ব্যাটারি ক্যাবলটি 0.75 মিমি 2 2-কোর গহ্বরযুক্ত ক্যাবল গ্রহণ করে, যা DC5.5 * 2.5 / DC5.5 * 2.1 ইন্টারফেস সমর্থন করে।

- DC সংযোগকারী একটি রিসেটযোগ্য 7A ফিউজ আছে.

- ডিসি পাওয়ার ইন্টারফেস, ডেডিকেটেড ল্যাবরেটরি পাওয়ার সংযোগকারী।

- ভাল মানের OBD2 ইউনিভার্সাল জাম্পার.

প্রোডাক্ট ফাংশনঃ

1. OBD2 ইউনিভার্সাল জাম্পারটি ECU এর সাথে সংযুক্ত থাকে এবং ECU মডিউলটি প্রোগ্রামিং ডায়াগনস্টিক সরঞ্জাম দ্বারা নির্ণয় করা হয়।ইসিইউ ক্লোনিং, ইসিইউ টিউনিং)

2. GT105 বিদ্যুৎ বিপর্যয়ের কারণে গাড়ির ECU ডেটা হারানোর থেকে রক্ষা করার জন্য গাড়ির ব্যাটারি প্রতিস্থাপন প্রক্রিয়া চলাকালীন নিরবচ্ছিন্ন শক্তি সরবরাহ করে। অডিও সিস্টেম লক করা হয় না,আইএমএমও তথ্য হারিয়ে যায় না, রিমোট কন্ট্রোলটি পুনরায় সেট করার প্রয়োজন নেই, উইন্ডো নিয়ন্ত্রকটি পুনরায় সেট করার প্রয়োজন নেই এবং গ্যাস ভ্যালভটি পুনরায় মিলিত করার প্রয়োজন নেই। ফল্ট লাইটটি জ্বলবে না।কোন ত্রুটি কোড প্রদর্শিত হবে না. জিটি ১০৫ ব্যবহারকারীদের জন্য অভ্যন্তরীণ বীমা প্রদান করে।

3. GT105 গাড়ির ব্যাটারি থেকে 12V শক্তি পেতে পারে (প্রোগ্রামিং সরঞ্জাম যেমন Xhorse কী টুল প্লাস প্যাড, VVDI Prog, CGDI Prog, IM608, বাইরের BMW, BENZ, IMMO ECU পড়ুন,অথবা অন্য গাড়ির ECU এর তথ্য পড়ার জন্য 12V পাওয়ার সরবরাহ. 12 ভোল্ট চালিত কী কাটার মেশিনগুলির জন্য বিদ্যুৎ সরবরাহ করুন যাতে বাইরের ত্রুটিযুক্ত যানবাহনগুলি সাইট মেরামত করতে পারে।

4২০১৬ সালের পরে, সমস্ত ফোর্ড স্মার্ট কী হারিয়ে গেছে, জিটি১০৫ কীগুলি প্রোগ্রাম করার জন্য ভিভিডিআই সরঞ্জাম (ওবিডিএসটিআর অউটেল) এবং অন্যান্য আইএমএমও ম্যাচিং সরঞ্জামগুলির সাথে সহযোগিতা করে।

5. GT105-সমস্ত গাড়ির চাবি মিটিং হারিয়ে---মিটার জাগাতে বা IMMO ECU জাগাতে.সহায়ক Mitsubishi সব-কী-হারা মেলে বা সব-কী-হারা রিমোট কন্ট্রোল কী সেটিং, পুরাতন পোর্শ কেয়েন গাড়ি আইএমএমও কী শেখার জন্য)

6. ভিপিডাব্লু ক্যান ক্যান কে-লাইন ইঙ্গিতকারী আলো গাড়ির এবং ডায়াগনস্টিক প্রোগ্রামিং ডিভাইসের মধ্যে যোগাযোগের অবস্থা বিচার করতে পারে।(যদি সংযুক্ত ডিভাইসটি ডিভাইসটি যোগাযোগ পাঠাতে পারে কিনা তা নির্ধারণ করতে পারে, কেবলমাত্র নির্ণয় করুন যে ডায়াগনস্টিক প্রোগ্রামিং স্বাভাবিক কিনা)

7ইউনিভার্সাল জাম্পার - সমর্থন ডিসি এবং নিরাপত্তা সুরক্ষা কলা মাথা সুপার প্রোগ্রামিং পাওয়ার সাপ্লাই ডেডিকেটেড সংযোগ পোর্ট।

8ইউনিভার্সাল জাম্পার-স্বাধীন GND4 এবং GND5 বিশেষ ECU প্রোগ্রামিংয়ের চাহিদা পূরণ করে। (দ্রষ্টব্যঃ GND4-5 এর সুইচটি সাধারণত হালকা করার জন্য চাপানো হয়।যখন কিছু ইসিইউকে স্বতন্ত্রভাবে GND4 এবং GND5 এর সাথে সংযুক্ত করতে হবে, সুইচ ছেড়ে দিন)

9. ইউনিভার্সাল জাম্পার - ইগনিশন অ্যানালগ সুইচ সহ, 1 বড় এবং 2 ছোট ইগনিশন ডেডিকেটেড সংযোগ ক্যাবল দিয়ে সজ্জিত।এটা হল অ্যানালগ ইগনিশন সুইচকারণ যখন কিছু ডিভাইস কিছু ইসিইউ পড়বে, তখন ডিভাইসটি ইগনিশন সুইচ চালু বা বন্ধ করার জন্য অনুরোধ করবে।

10.Boot GND 4 # ক্লিপ সঙ্গে. MPPS, FGTECH, KESSV2, ইত্যাদি সঙ্গে সহযোগিতা [ডাবল কে লাইন, ডাবল CAN লাইন] 3 বড় এবং 2 ছোট পাওয়ার প্লাগ, 4 বড় GNDs,এবং ৪ টি ছোট জিএনডি প্রোগ্রামিং সংযোগের চাহিদা মেটাতে ডিজাইন করা হয়েছে.

ফাংশন প্রদর্শনঃ

A. ECU মডিউল সংযুক্ত করুন, ECU ডেটা পড়তে এবং লিখতে বিশেষ পাওয়ার সাপ্লাই, ECU ক্লোন, প্রোগ্রামিং এবং সমন্বয়।

ডেডিকেটেড প্রোগ্রামিং পাওয়ার কানেক্টরের সংযোগ ডায়াগ্রাম

এমপিপিএস ইসিইউ সংযোগ চিত্র

KESS V2 ECU সংযোগ ডায়াগ্রাম

B. GT105 গাড়ির ব্যাটারি প্রতিস্থাপন প্রক্রিয়া চলাকালীন অবিচ্ছিন্ন শক্তি সরবরাহ করে গাড়ির ECU ডেটা রক্ষা করতে।

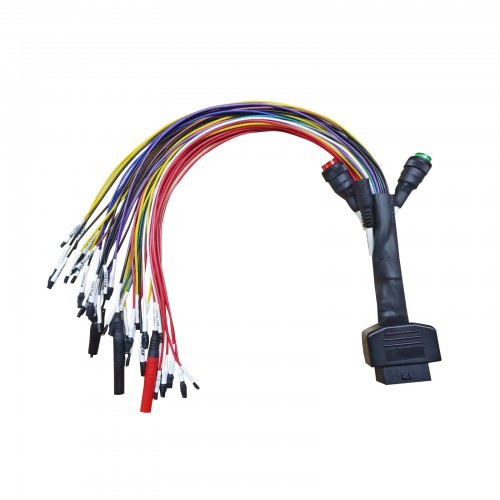

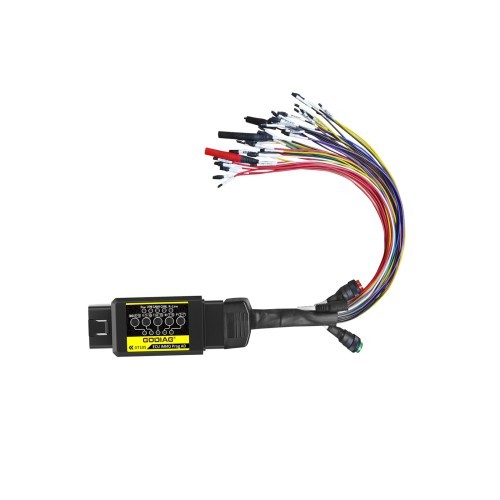

C. OBD2 ইউনিভার্সাল জাম্পার

D. ২০১৬ সালের পরে, যখন সমস্ত ফোর্ড স্মার্ট কী হারিয়ে যায়, তখন GT105 VVDI সরঞ্জাম (OBDSTAR, AUTEL) এবং অন্যান্য আইএমএমও মেলে এমন সরঞ্জামগুলির সাথে সহযোগিতা করে কীগুলি প্রোগ্রাম করতে।

সব গাড়ির চাবি মিলেনি---মিটার জাগাতে বা আইএমএমও ECU জাগাতে.সহায়ক Mitsubishi কী সব হারিয়ে মেলে বা সব হারিয়ে রিমোট কন্ট্রোল কী সেটিং, পুরাতন পোর্শ কেয়েন গাড়ি আইএমএমও কী শেখার জন্য)

E.VPW CANH CANL K-Line ইঙ্গিতকারী আলো গাড়ির এবং ডায়াগনস্টিক প্রোগ্রামিং ডিভাইসের মধ্যে যোগাযোগের অবস্থা বিচার করতে পারে।(যদি সংযুক্ত ডিভাইসটি ডিভাইসটি যোগাযোগ পাঠাতে পারে কিনা তা নির্ধারণ করতে পারে, কেবলমাত্র নির্ণয় করুন যে ডায়াগনস্টিক প্রোগ্রামিং স্বাভাবিক কিনা)

F. IMMO AD Ford সব হারিয়ে স্মার্ট কী, VVDI সরঞ্জাম (OBDSTAR, AUTEL) এবং অন্যান্য IMMO মিলে যাওয়া সরঞ্জাম. সব ক্ষতি মিলে যাওয়া জন্য, আপনি গাড়ী ব্যাটারি সংযোগ বিচ্ছিন্ন করতে হবে,OBD5 এর মাধ্যমে ব্যাটারির নেগেটিভ পোল সংযুক্ত করুন, এবং 16 পিনটি 12 ভি ব্যাটারির ধনাত্মক মেরুতে সংযুক্ত করুন।

উদাহরণঃ এক্সহর্স কী টুল প্লাস প্যাড ব্যবহার করুন 2017 এর পরে একটি নতুন ফোর্ড মডেলের সাথে মেলে। সমস্ত কী হারিয়ে যাওয়ার অবস্থায়, গাড়িটি অ্যালার্ম অবস্থায় রয়েছে এবং ট্যাবলেটটি মেলে ব্যবহার করা যায় না।আপনি যদি চাবিগুলি মিলে যেতে চান, আপনি IMMO রাষ্ট্র মুক্তি দিতে হবে.

যদি যানবাহনটি আইএমএমও অবস্থায় প্রবেশ করে, ডিভাইস দ্বারা অনুরোধ হিসাবে ব্যাটারির ইতিবাচক মেরু সংযোগ বিচ্ছিন্ন করুন এবং তারপরে গাড়ির ব্যাটারিটি GT105 পাওয়ার অ্যাডাপ্টারের তারের সাথে সংযুক্ত করুন,যেমন ছবিতে দেখা যাচ্ছে.

(কী ম্যাচিং প্রক্রিয়ায়, বাহ্যিক 12V পাওয়ার সাপ্লাই সবসময় বজায় রাখা হয়, সংযোগ বিচ্ছিন্ন করার প্রয়োজন নেই)

Xhorse Key Tool Plus Pad এর নির্দেশাবলী অনুসরণ করুন।

জি. সব হারিয়ে যাওয়া গাড়ির চাবি মিলে যায়-- মিটার জাগান অথবা আইএমএমও ইসিউ জাগান।

পোর্শ এবং ভক্সওয়াগেন চতুর্থ প্রজন্মের স্মার্ট, পঞ্চম প্রজন্মের কার্ড কী (মডেল তালিকাঃ নতুন A6L Touareg A4 Q5 A7) উপকরণটি আলোকিত করে, ডেটা সংগ্রহের জন্য কী ম্যাচিং সরঞ্জামটি সংযুক্ত করা হয়।কিছু গাড়ির যন্ত্রপাতি আলোকিত হয় না, কিন্তু তথ্য সংগ্রহও করা যেতে পারে, উদাহরণস্বরূপঃ A6L Q7।

H.Toyota ইঞ্জিন ECU প্রতিস্থাপন, IMMO ECU সমন্বয় করা প্রয়োজন, বা কিছু কী মিটিং সরঞ্জাম Toyota যানবাহন সব হারিয়ে কী মিলে যেতে পারে

আই. Mitsubishi কী সব মিলে যাওয়া হারিয়ে বা সব হারিয়ে রিমোট কন্ট্রোল কী সেটিংস.

J. পুরানো পোর্শ কেয়েনের জন্য আইএমএমও কী লার্নিং

K. বহিরঙ্গন অপারেশন পাওয়ার সংগ্রহ

যখন লকস্মিথ বা ইসিইউ ইঞ্জিনিয়ার বাইরের অপারেশনে 12V পাওয়ার সাপ্লাই পেতে পারে না, তখন তিনি গাড়ির ব্যাটারি থেকে 12V পাওয়ার সাপ্লাই পেতে GT105 পাওয়ার অ্যাডাপ্টার ক্যাবল ব্যবহার করতে পারেন।

একটি 12 ভোল্ট চালিত কী কাটারকে শক্তি সরবরাহ করে

সূচক আলো অর্থঃ

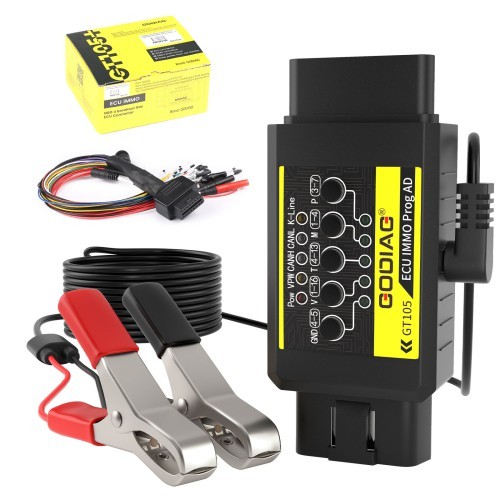

প্যাকেজ অন্তর্ভুক্তঃ

1pc x GT105 হোস্ট

ব্যাটারি ক্লিপ সহ 1pc x পাওয়ার কর্ড

1pc x পূর্ণ প্রোটোকল OBD2 জাম্পার

3pcs x বৈদ্যুতিক প্রতিরোধের
